《流体力学交互演示：管道水头损失》

流体力学交互演示：管道水头损失——从理论到实践的一站式学习平台

一、平台简介

本平台是基于Darcy-Weisbach方程开发的流体力学交互式仿真工具，专为工程教育、科研分析和工业设计提供直观的水头损失计算与可视化演示。用户可通过调整流体类型、管道参数、局部构件等变量，实时观察沿程阻力、局部阻力的变化规律，并生成完整的压降与能量损失数据。
点击这里立即访问：https://www.irripro.com.cn/HydraulicHeadloss.html

二、核心功能模块

1. 流体参数配置

• • 流体介质选择
  支持5种常见流体：
  ▶ 水（默认20℃）
  ▶ 汽油
  ▶ 原油
  ▶ 空气（1atm）
  ▶ 自定义流体（需手动输入密度ρ、动力粘度μ）
• • 关键参数计算
  平台自动根据流体类型计算：
  • • 密度ρ（kg/m³）
  • • 动力粘度μ（Pa·s）
  • • 运动粘度ν=μ/ρ

2. 管道系统建模

• • 管道材质与粗糙度
  提供7类管道材质及自定义选项：
  ▶ 塑料管（PVC/PE）：ε=0.0015mm
  ▶ 铜管：ε=0.0015mm
  ▶ 商用钢管：ε=0.045mm
  ▶ 镀锌铁管：ε=0.15mm
  ▶ 铸铁管：ε=0.25mm
  ▶ 混凝土管：ε=0.3mm
  ▶ 自定义粗糙度（需输入ε值）
• • 几何参数输入
  ▶ 管道长度L（默认50m）
  ▶ 内径D（默认100mm）
  ▶ 体积流量Q（默认50m³/h）

3. 局部构件模拟

• • 闸阀阻力特性
  通过调节阀门开度模拟局部损失：
  ▶ 无阀门（直管段）：K=0.2（修正系数）
  ▶ 100%全开：K≈0.2
  ▶ 75%开启：K≈1.15
  ▶ 50%开启：K≈2.1
  ▶ 25%开启：K≈17.0
  注：K值越大，局部阻力越高

4. 计算结果可视化

• • 关键输出参数
  ▶ 雷诺数Re：判断流动状态（层流Re<2300，湍流Re>4000）
  ▶ 摩擦系数f：通过Colebrook公式计算
  ▶ 沿程损失hf：公式 hf = f*(L/D)*(v²/2g)
  ▶ 局部损失hm：公式 hm = K*(v²/2g)
  ▶ 总水头损失H：H = hf + hm
  ▶ 总压降ΔP：ΔP = ρ*g*H
• • 动态仿真视图
  实时显示：
  ▶ 总能头线（EGL）：沿管道的总能量变化
  ▶ 水力坡度线（HGL）：实际水流能量分布
  ▶ 局部损失位置：以红色标记闸阀的影响区域

三、使用教程

步骤1：选择流体类型

• • 在“流体介质”下拉菜单中选择目标流体（如水），平台自动填充密度ρ=998.2 kg/m³、动力粘度μ=0.001 Pa·s（20℃时）。

步骤2：配置管道参数

• • 设置管道材质（默认商用钢管，ε=0.045mm）、内径D=100mm、长度L=50m。
• • 输入体积流量Q=50m³/h，平台自动计算流速v=1.77m/s。

步骤3：调整局部构件

• • 选择闸阀开度（默认50%开启，K=2.1），观察局部阻力系数变化。

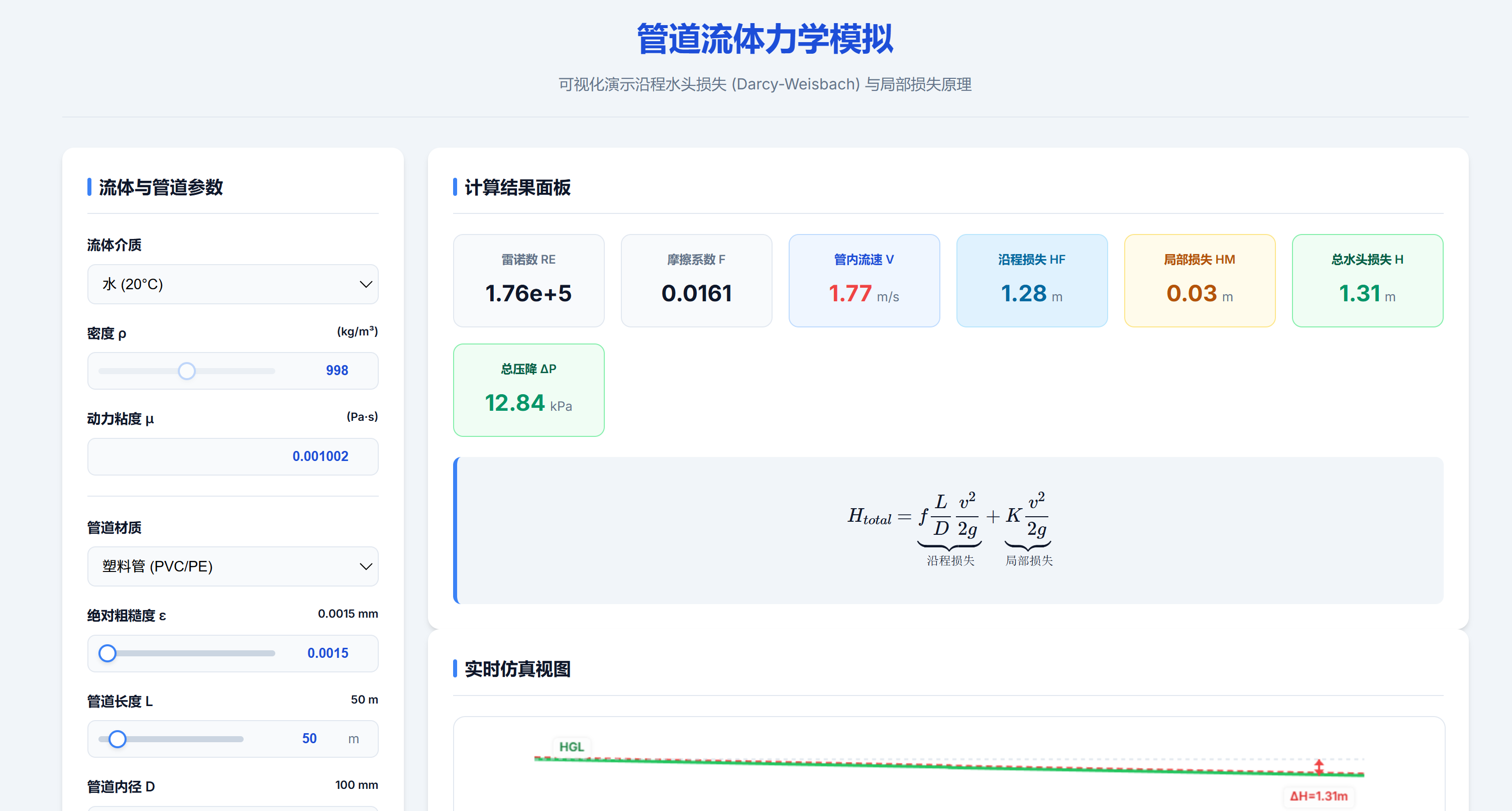

步骤4：运行计算

• • 点击“计算”按钮，平台即时输出：
  ▶ 雷诺数Re=1.76×10⁵（湍流）
  ▶ 摩擦系数f=0.0161
  ▶ 沿程损失hf=1.28m
  ▶ 总水头损失H=1.31m
  ▶ 总压降ΔP=12.84kPa

步骤5：分析仿真视图

• • 在“实时仿真视图”中：
  ▶ 沿程损失表现为EGL的平缓下降
  ▶ 局部损失导致HGL出现陡峭跌落（阀门处）
  ▶ 能量守恒关系：EGL与HGL间距反映流速水头

四、典型应用场景

1. 1. 工程设计
   • • 对比不同管材（如塑料管vs铸铁管）的经济性
   • • 优化阀门开度以平衡压降与流量控制需求
2. 2. 教学演示
   • • 验证达西公式与局部阻力系数的经验关系
   • • 观察层流→湍流转变对水头损失的影响
3. 3. 故障诊断
   • • 模拟管道污垢导致的粗糙度增加（如ε从0.045mm增至0.25mm）
   • • 预测阀门半开状态下的压降突变

五、案例分析：阀门开度对能耗的影响

结论：阀门开度从100%降至25%，总压降增加23倍！实际工程中应避免过度节流，优先采用变频调速等节能措施。https://www.irripro.com.cn/HydraulicHeadloss.html

六、技术亮点

• • 多物理场耦合：集成流速、压力、能量三重可视化
• • 高精度算法：支持Colebrook-White摩擦因子迭代计算
• • 单位自适应：输入参数支持国际单位制与英制单位切换
• • 云端存储：自动保存历史工况，便于回溯对比

七、结语

本平台将复杂的流体力学公式转化为直观的交互体验，既是工程设计的辅助工具，也是流体力学教学的创新载体。通过参数化调整与实时仿真，用户可快速掌握水头损失的本质规律，为节能降耗与系统优化提供数据支撑。立即访问：https://www.irripro.com.cn/HydraulicHeadlossCalculator.html‍

或到：https://www.irripro.com.cn 开启您的流体力学学习之旅！

如需进一步的技术支持或定制化开发，请联系平台开发团队！
