自动灌溉系统电磁阀控制演示

自动灌溉系统使用（IrriPro 教学版）

一、系统概述

本系统为 三级自动灌溉控制系统，由 蓄水池、水泵、主管道、支管道、电磁阀 组成，支持分区域精准灌溉。系统通过 电磁阀独立控制 各支管水流，实现智慧灌溉自动化和管理智能化。

二、核心控制逻辑

1. 1. 主管道：
   • • 连接蓄水池与支管道，负责 总供水控制。
   • • 主阀门开启时，水流进入主管道；关闭时，全系统停水。
2. 2. 支管道与电磁阀：
   • • 每条支管道配置 独立电磁阀，控制对应区域的灌溉开关。
   • • 关键规则：
     • • 支管电磁阀 关闭时，即使主管道和支管主阀门开启，该支管 无水流。
     • • 支管电磁阀 开启时，水流通过支管流向对应区域。

三、操作步骤

1. 1. 启动系统
   • • 打开 假定蓄水池永远有水，确保水源充足；
   • • 启动 水泵（点击界面“启动水泵”按钮），水流进入主管道。
2. 2. 选择灌溉区域
   • • 在控制界面中，选择需要灌溉的区域（如“区域1”）；
   • • 点击对应支管的 “阀门开启” 按钮，电磁阀打开，水流输送至该区域。
3. 3. 关闭灌溉区域
   • • 点击对应支管的 “阀门关闭” 按钮，电磁阀关闭，水流立即切断；
   • • 其他区域若需继续灌溉，保持其电磁阀开启状态。
4. 4. 停止系统
   • • 关闭所有支管的电磁阀（点击“阀门关闭”）；
   • • 停止水泵（点击“停止系统”按钮），或关闭主管上的电磁阀。

四、注意事项

1. 1. 安全操作
   • • 启动水泵前，确保主管道和支管阀门有两个处于打开状态，避免干烧电机和水泵；
   • • 实际工程需要定期检查管道连接，防止漏水或爆管。
2. 2. 分区控制原则
   • • 单个区域灌溉时，仅开启对应支管电磁阀；
   • • 多区域同时灌溉时，确保各支管电磁阀均处于开启状态。

五、故障排查

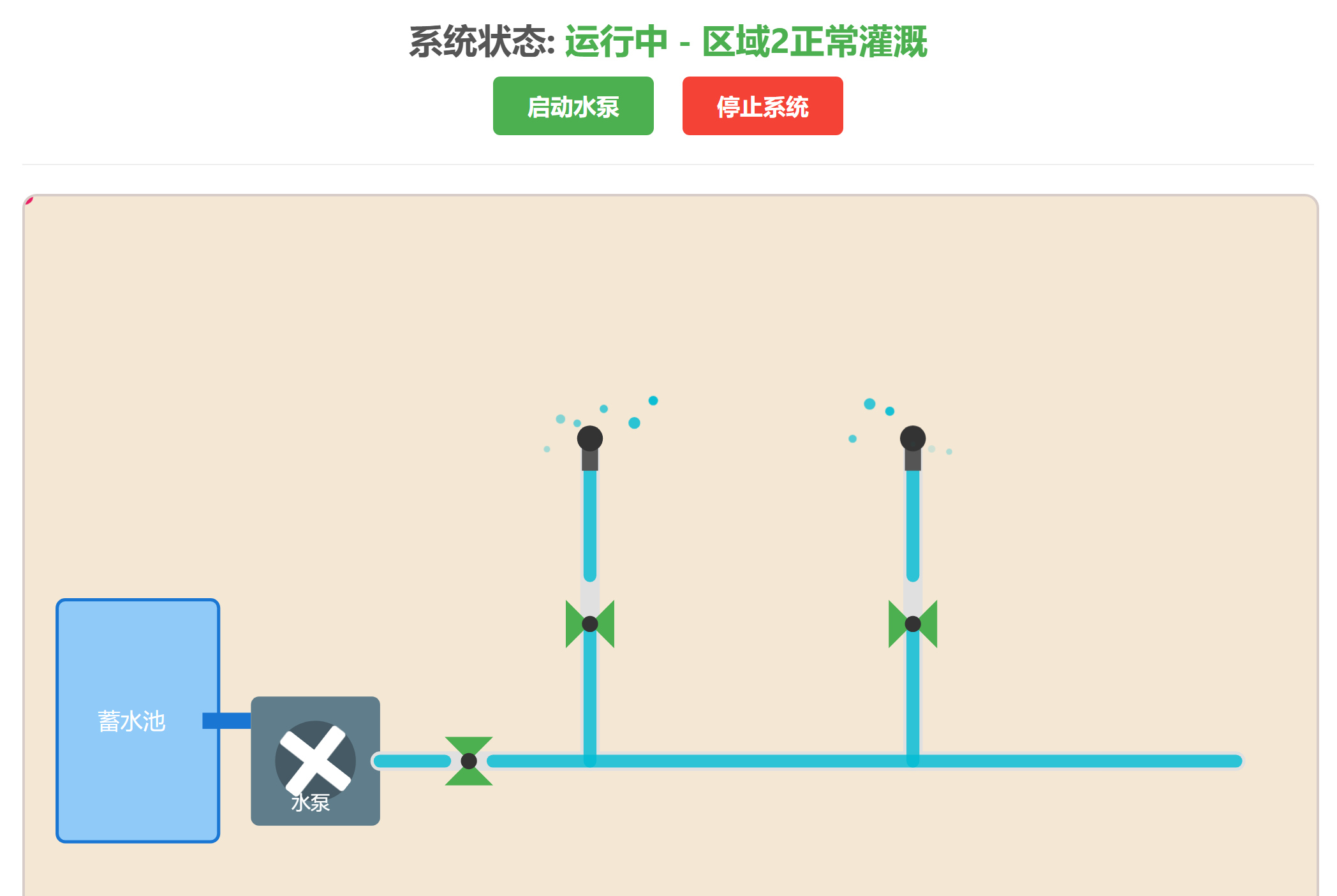

点这里，或复制到浏览器访问动画：https://www.irripro.com.cn/MicroIrrigationControlDemo.html

系统开发：IrriPro 技术团队
版本：教学版
提示：实际应用中，请系统会根据具体硬件、作物模型和传感器数据调整灌溉策略。
