滴灌毛管水力计算演示工具使用说明书

工具链接：

https://www.irripro.com.cn/DriplineWorkingDemo.html

工具用途：本工具为滴灌毛管水力运行模拟工具，仅用于培训教学、讲解水力计算原理，非实际工程使用版本。可实时计算压力补偿式滴灌毛管的沿程水头损失、滴头压力与流量、灌溉均匀性等核心数据，直观呈现毛管水力特性，用于滴灌毛管设计优化的教学演示、水力性能原理验证。

一、适用范围

适用于压力补偿式滴头配套滴灌毛管的水力模拟计算，可服务于农业滴灌工程设计、水利灌溉教学、毛管参数调试等场景。

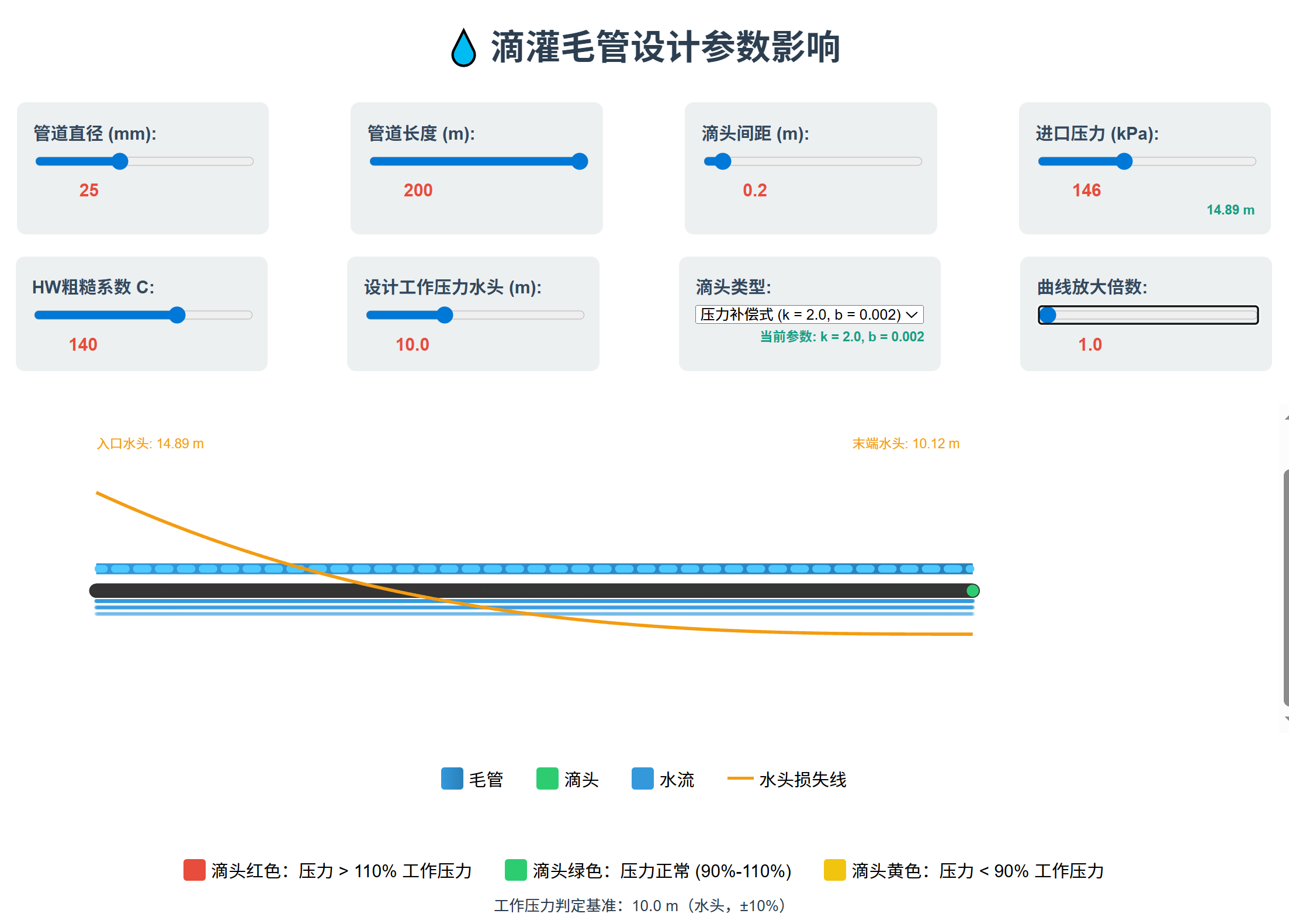

二、界面核心设计参数说明

工具界面可配置以下基础参数，所有参数为水力计算核心依据：

三、标准操作步骤

1. 1. 参数配置

依次在界面输入框中填写/选择管道直径、管道长度、滴头间距、进口压力、HW粗糙系数C、设计工作压力水头，确认滴头类型及标定参数，按需调整曲线放大倍数。

1. 1. 自动模拟计算

参数设置完成后，工具自动启动模拟，实时生成全段滴头水力数据、总水头损失、流量统计等结果。

1. 1. 结果查看

查看单滴头压力/流量/状态、整体水力统计数据，以及水头损失曲线、滴头状态颜色标识。

四、计算结果解读

（一）单滴头实时数据

工具会逐序号显示每个滴头的核心指标：

• • 滴头压力：双单位显示（kPa/米水头），反映滴头实际承压值；
• • 流量：单滴头实时出水量（L/h）；
• • 工作压力：滴头额定工作压力水头；
• • 运行状态：按压力与额定值的偏差判定。

（二）整体统计数据

位于界面底部，为毛管整体水力性能核心指标：

• • 滴头数量：总滴头数（由管道长度÷滴头间距自动计算）；
• • 总水头损失：毛管沿程压力损失值（kPa/米水头）；
• • 平均流量：所有滴头的平均出水量；
• • 最小压力：毛管末端滴头最低压力值；
• • 最大压差：毛管首端与末端的最大压力差值。

（三）滴头状态颜色判定规则

以10.0m水头（±10%）为工作压力判定基准：

• • 红色：超压，压力＞110%额定工作压力；
• • 绿色：正常，压力处于90%~110%额定工作压力；
• • 黄色：低压，压力＜90%额定工作压力。

•


  请扫二维码，从书籍中获取更多的灌溉基础知识！



  在哪里可以阅读到电子书《现代高效节水灌溉技术》：灌溉行业电子新书📚前沿技术，辅助教学，员工培训，一书搞定。

  请下载“微信读书 APP”去，阅读电子书《现代高效节水灌溉技术》（搜索书名）！

五、核心工作原理

1. 1. 水头损失：水流在毛管内流动时，因管道摩擦产生压力损失；管道越长、直径越小，水头损失越大。
2. 2. 压力补偿特性：压力补偿式滴头可在压力波动范围内，保持流量稳定，本次模拟中所有滴头流量均稳定在2.011L/h左右。
3. 3. 灌溉均匀性：通过滴头压力偏差判断均匀性，理想状态下所有滴头压力处于额定±10%区间，保证出水量一致。

六、设计优化要点

1. 1. 合理匹配管道直径与长度，减小沿程水头损失，保证末端滴头压力达标；
2. 2. 按作物需水规律，设置滴头间距，兼顾灌溉均匀性与毛管水力性能；
3. 3. 调整进口压力，避免滴头超压（红色）或低压（黄色）；
4. 4. 压力补偿式滴头适合长距离毛管、压力波动较大的灌溉场景。

七、注意事项

1. 1. 本工具仅作为培训教学、原理讲解的演示工具，非实际工程使用版本，实际工程应用需结合现场地形、水质、管道材质、坡降等校准参数，并使用专业工程计算版本；
2. 2. HW粗糙系数C需匹配实际管道材质（如PE滴灌管常用C=140）；
3. 3. 滴头标定参数（k=2.0、b=0.002）为厂家预设值，非专业调试请勿随意修改；
4. 4. 滴头持续显示红色（超压）时，需降低进口压力、增大管径或缩短毛管长度，该操作仅用于教学演示中的参数调试，不代表实际工程操作标准。
